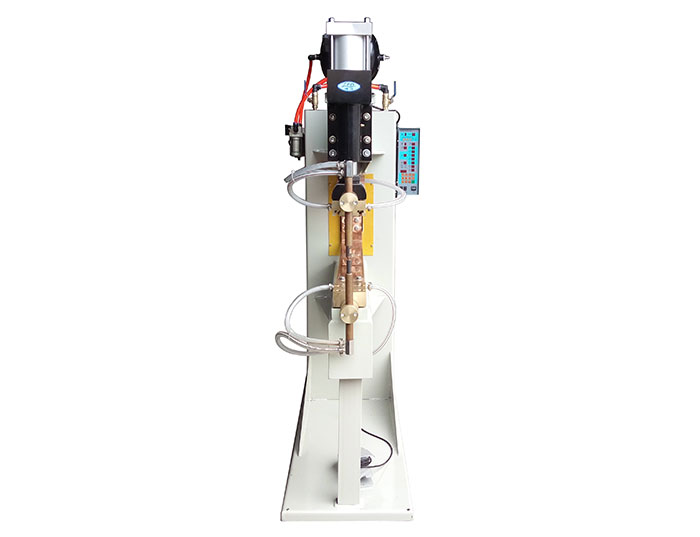

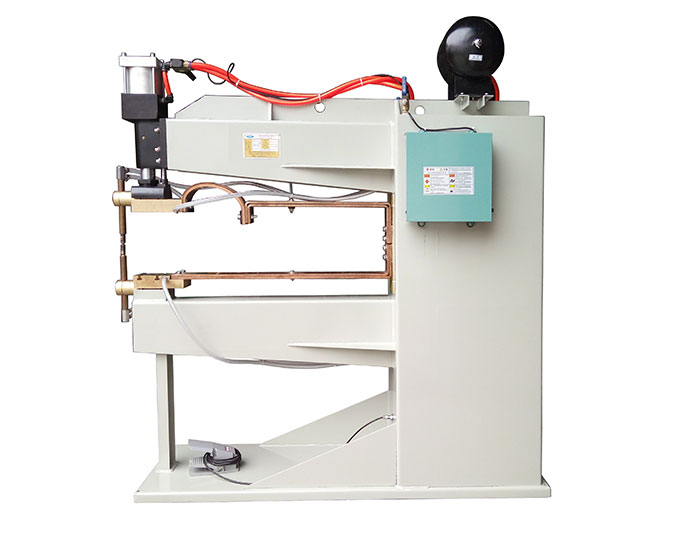

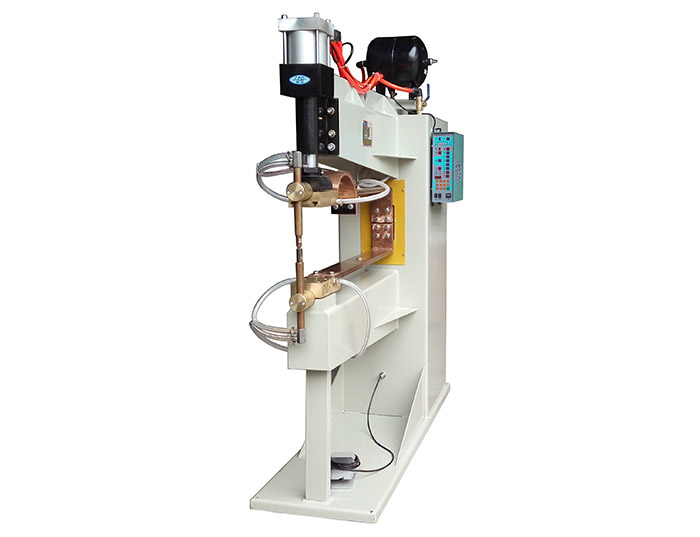

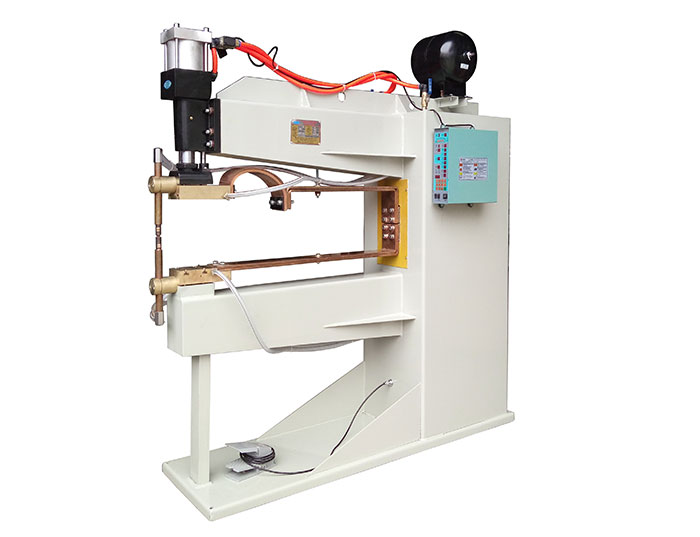

單頭工頻交流(凸)焊機DTN-100Qx1000

氣動點(凸)焊機，無需耗材，普工即可操作，焊接高效，非常適合流水焊裝線生產。

節能無排

普工可用

無需耗材

焊接高效

產品簡述：

工頻交流氣動點(凸)焊機是指用電阻加熱原理進行焊接的一種焊接設備，主要由主電路部分、壓力傳動部分和控制部分組成。點焊是將焊件裝配成搭接接頭，并壓緊在兩柱狀電極之間，利用電阻熱熔化母材金屬，形成焊點的電阻焊方法。環保節能，無需耗材，零排放，無強光產生，操作簡單，無需專業技能，普工即可操作。點焊主要用于薄板焊接，焊接電流從一電極流經另一電極時在兩接觸電阻點形成瞬間的熱熔接，且焊接電流瞬間從另一電極沿兩工件流至此電極形成回路，不傷及被焊工件的內部結構。
氣動點(凸)焊機具有生產效率高、低成本、節省材料、易于自動化等特點，非常適合流水焊裝線生產，因此廣泛應用于航空、航天、能源、電子、汽車、輕工等各工業部門，是重要的焊接工藝之一。

立即咨詢立即咨詢

咨詢熱線：

13923207342(微信同號)、13143577990(微信同號)

產品詳情
其他產品

視頻展示

焊接樣品

不銹鋼水壺嘴點焊
單車齒輪盤點焊
燈飾管圓柱凸焊
掛鉤凸焊
家具配件凸焊
空調蓋板螺柱凸焊
門鎖配件點焊
汽車配件螺釘凸焊
水管夾螺母凸焊

產品優勢

廠家直銷

廠家直銷，物美價廉。
高品質氣動結構

電極加壓采用高精度導向機構，耐磨性好，活塞直桿加壓，焊接速度快，加壓穩定。
堅固機身

機身結構新穎，設計獨特，懸臂采用激光割板一體化設計，剛性好。
微電腦控制

微電腦恒壓控制系統，可三段放電，精確控制焊接時間和焊接電流，調節方便。
高質量變壓器

自產變壓器，高磁通、低鐵損、足功率、全銅芯，次級水冷一體化設計，質量穩定。
整機水冷設計

采用通水變壓器、通水可控硅、通水銅壓塊、通水電極的整機水冷設計，改善部件工作環境，增加設備使用年限。
絕緣設計

焊接回路與機身之間采用絕緣設計，避免機身耗費電能，同時保證用電安全。
多重焊接方式

配合不同的電極，可進行點焊、凸焊、排焊等焊接方式。
T2銅材搭建焊接回路

采用T2銅材搭建焊接回路，高導電率且硬度適中，節能耐用。
合金銅水冷電極

采用合金銅水冷電極，堅固耐磨。
名牌電池閥

采用名牌電磁閥，反應迅速，工作穩定，經久耐用。
可換裝快速電磁閥

可換裝快速電磁閥，使焊機更適合快速點焊。
接受定制

可根據客戶的焊接要求定制機身的結構、焊臂長度、電極行程和電極形狀等。

性能特征

多功能設計，具有點焊、凸焊、排焊功能。
電極電壓機構一體化，氣路短，結構緊湊、反應速度更快、安裝維護更方便。
微電腦集成控制，能高質量自動完成三段脈沖焊接；可單點焊，也可連續焊，焊接質量均一。
采用水冷大功率可控硅，水冷高導磁硅鋼片變壓器，水冷合金電極，使得設備輸出電流強大，工作穩定可靠，同時增加設備的耐用性。
機身采用優質鋼板優化力學結構設計，整體美觀，剛性好，保證實現穩定的焊接質量。
特有電流緩升控制，無火花飛濺，可焊低碳鋼、不銹鋼、鍍層鋼、有色金屬等線材、板材、管材。

基本參數

品名	型號	輸入電源	額定容量	焊接能力 (低碳鋼板)	臂長	最大電極壓力	電極行程（間距）	暫載率	包裝體積	重量
Product Name	Model	Rated Voltage	Rated Capacity	Welding Capacity (mild steel sheet)	Arm Length	Max. Electrode Pressure	Electrode Stroke	Duty Cycle	Packing Dimension	Weight
單頭工頻交流氣動式點(凸)焊機	DTN-25Q	380V,2 Phase,50/60Hz	25kVA	2.0mm+2.0mm	450mm	400kgf	60mm	20%	11070180cm	360kg
	DTN-35Q	380V,2 Phase,50/60Hz	35kVA	2.5mm+2.5mm	450mm	400kgf	60mm	20%	11070180cm	365kg
	DTN-40Q	380V,2 Phase,50/60Hz	40kVA	2.8mm+2.8mm	450mm	620kgf	60mm	20%	11070180cm	370kg
	DTN-50Q	380V,2 Phase,50/60Hz	50kVA	3.0mm+3.0mm	450mm	620kgf	60mm	20%	11580185cm	380kg
	DTN-63Q	380V,2 Phase,50/60Hz	63kVA	3.3mm+3.3mm	450mm	620kgf	60mm	20%	11580185cm	390kg
	DTN-80Q	380V,2 Phase,50/60Hz	80kVA	4.0mm+4.0mm	450mm	980kgf	60mm	20%	11580185cm	400kg
	DTN-100Q	380V,2 Phase,50/60Hz	100kVA	4.5mm+4.5mm	450mm	980kgf	60mm	20%	12590202cm	520kg
	DTN-150Q	380V,2 Phase,50/60Hz	150kVA	5.5mm+5.5mm	450mm	980kgf	60mm	20%	12590202cm	550kg
	DTN-200Q	380V,2 Phase,50/60Hz	200kVA	6.0mm+6.0mm	450mm	980kgf	60mm	20%	13090205cm	600kg
	DTN-250Q	380V,2 Phase,50/60Hz	250kVA	7.0mm+7.0mm	450mm	980kgf	60mm	20%	13595210cm	700kg
	DTN-50Qx800	380V,2 Phase,50/60Hz	50kVA	2.0mm+2.0mm	800mm	620kgf	60mm	20%	15080185cm	450kg
	DTN-50Q快速電磁閥款	380V,2 Phase,50/60Hz	50kVA	3.0mm+3.0mm	450mm	620kgf	60mm	20%	11580195cm	390kg
	DTN-80Qx1200	380V,2 Phase,50/60Hz	80kVA	2.0mm+2.0mm	1200mm	620kgf	60mm	20%	19080185cm	500kg
	DTN-100Q 300mm氣缸行程	380V,2 Phase,50/60Hz	100kVA	4.5mm+4.5mm	450mm	980kgf	300mm	20%	12590226cm	540kg
	DTN-100Qx1000	380V,2 Phase,50/60Hz	100kVA	3.0mm+3.0mm	1000mm	980kgf	60mm	20%	18090202cm	620kg
	DTN-150Q加保護框架	380V,2 Phase,50/60Hz	150kVA	5.5mm+5.5mm	450mm	980kgf	60mm	20%	140140202cm	650kg
